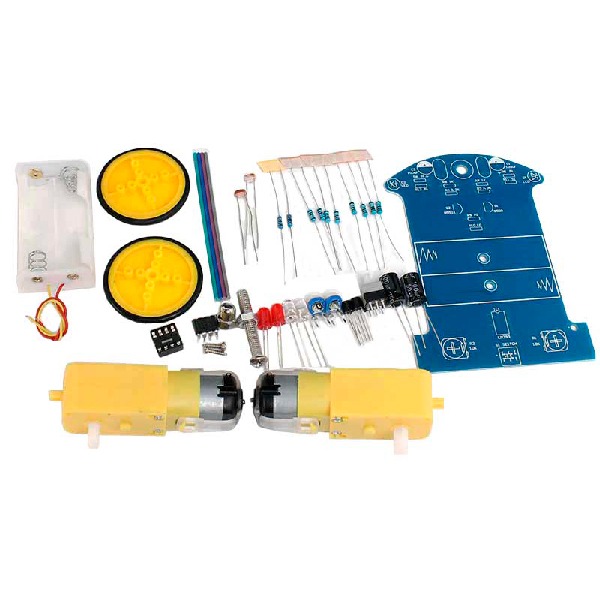

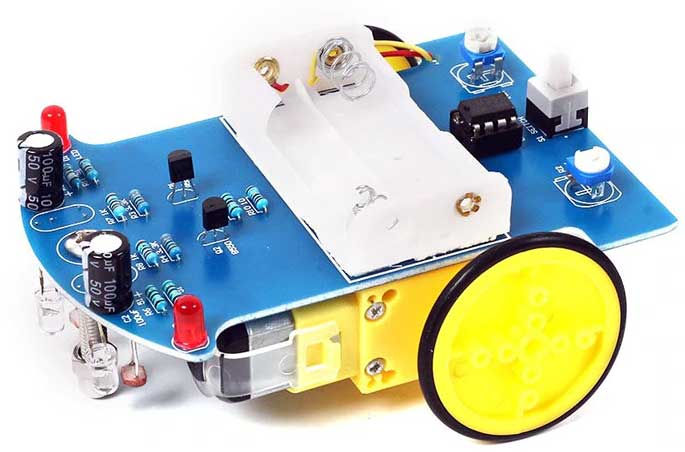

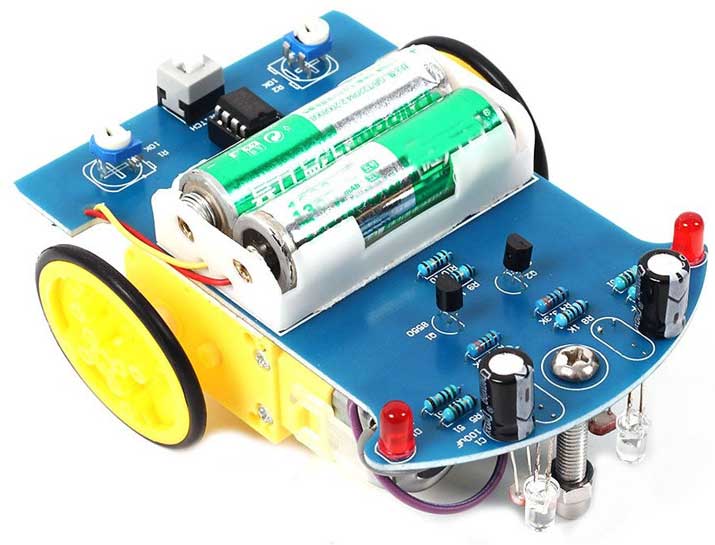

Originale kit che permette di realizzare, una volta montati e saldati tutti i componenti, un piccolo rover per l’inseguimento di una linea nera. Il sensore che permette al rover di rilevare e inseguire la linea è realizzato utilizzando due LED a luce bianca e due fotoresistenze. Il kit comprende il PCB che funge anche da base del rover, due motoriduttori, due ruote diametro 40 mm, portabatteria per 2 batterie da 1,5 volt tipo AA e tutti i componenti necessari al funzionamento. Alimentazione: 2 batterie da 1,5 V tipo AA (non comprese – vedere prodotti correlati), dimensioni base (mm): 105x72x1,6, peso: circa 100 grammi.
Elenco componenti
IC1: LM393
R1, R2: Trimmer 10 kohm (103)
R5, R6, R11, R12: Resistenza di precisione ¼ w 51 ohm
R7, R8: Resistenza di precisione ¼ w 1 kohm
R9, R10: Resistenza di precisione ¼ w 10 ohm
R3, R4: Resistenza di precisione ¼ w 3,3 kohm
R13, R14: Fotoresistenza diametro 5 mm CDS5
D1, D2: Diodo LED rosso diametro 5 mm
D4, D5: Diodo LED bianco diametro 5 mm
Q1, Q2: Transistor S8550 to-92
S1: Interruttore a pulsante da c.s. 6×6 mm
M1, M2: Motoriduttore
Ruota diametro 40 mm
O-ring in gomma per ruota 40 mm
Vite M5x25 mm
Dado M5
Dado cieco M5
Cavetto rosso-nero: lunghezza circa 10 cm
Portabatteria: per 2 batterie da 1,5 volt tipo AA
PCB D2-1: circuito stampato (base del rover) 105x72x1,6 mm
