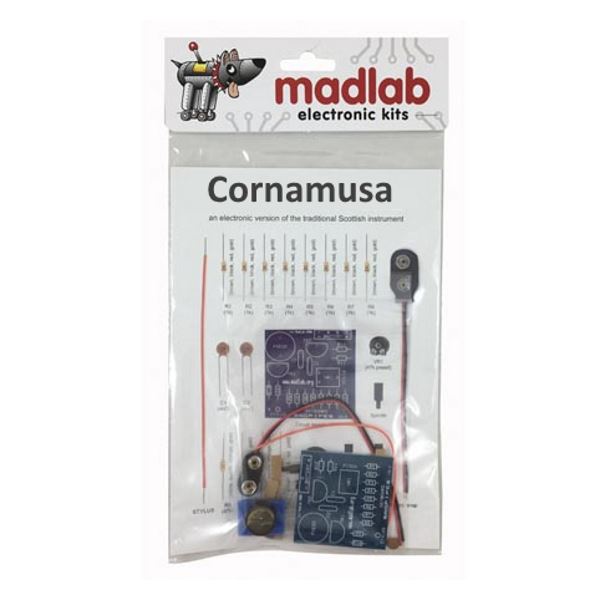

Questo kit permette di realizzare una piccola cornamusa in grado di suonare otto differenti note comprese tra 5KHz e 300 Hz.
Ideale per l’apprendimento e la conoscenza dei componenti elettronici e per imparare a saldare.Descrizione del montaggio passo-passo in italiano.
Caratteristiche tecniche
Alimentazione: batteria 9 volt (non compresa – vedere prodotti correlati)
Dimensioni (mm): 60x60x16.

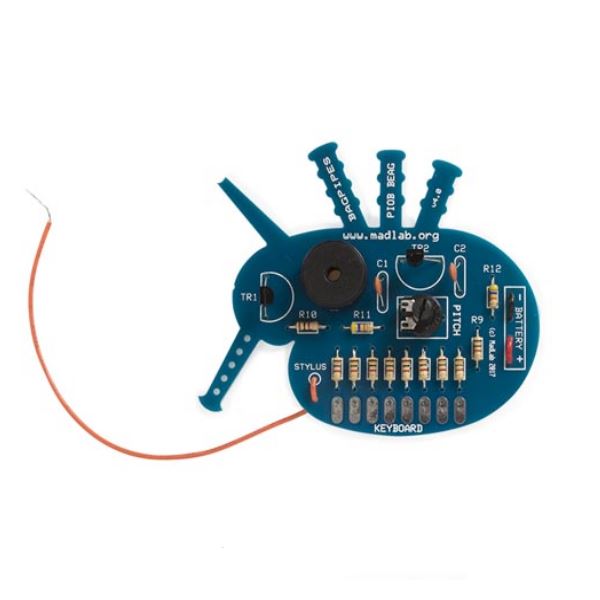

Elenco componenti e Schema elettrico
R1: 1 kohm
R2: 1 kohm
R3: 1 kohm
R4: 1 kohm
R5: 1 kohm
R6: 1 kohm
R7: 1 kohm
R8: 1 kohm
R9: 1 kohm
R10: 47 kohm
R11: 47 kohm
C1: 4,7 nF ceramico
C2: 4,7 nF ceramico
TR1: Transistor BC547
TR2: Transistor BC547
PITCH: Trimmer 47 kohm M.O.
PIEZO: Buzzer senza elettronica
Varie: Alberino per trimmer, Clip batteria 9 volt, spezzone di filo 10 cm, Circuito stampato S1421
